Analise  de  Circuitos em Corrente Continua
Aula016:
Teorema da Superposição de Efeitos

Bibliografia:
Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica
Analise e Simulação de Circuitos no Computador - MultSIM2001 - Rômulo O. Albuquerque - Editora Érica

 Teorema da Superposição:
Enunciado
Experiência016 Exercícios  Propostos Exercícios Resolvido

1. Teorema da Superposição de Efeitos


Deve ser usado quando o circuito tiver mais de uma fonte de corrente e/ou fonte de tensão. Tem o enunciado:

" Dado um circuito que tem somente elementos lineares e mais de uma fonte de tensão e/ou corrente. A corrente ( ou tensão ) em um determinado trecho do circuito pode ser determinada  somando-se algebricamente as correntes ( tensões ) individuais de cada gerador quando os outros forem eliminados ( gerador de tensão colocado em curto circuito e  gerador de corrente colocados em aberto ).  ( Inicio )

Exemplos:
Exemplo1 :  Seja o circuito da figura1 do qual desejamos calcular a corrente  na resistência de 10 Ohms.

Fig01: Circuito para exemplo 1                                                                                          ( Inicio )

Primeiramente determinaremos o valor e o sentido da corrente devido ao gerador G1 isolado, quando o gerador G2 é desativado, figura2.

Fig02: Calculando a corrente na resistência de  10 Ohms devido só ao gerador G1    ( Inicio )

De acordo com o circuito da figura2 a corrente pode ser calculada por : I1=50V/10 ohms =5A.

Em seguida, desativamos o gerador1 e determinamos a corrente  no mesmo ponto devido a G2, figura3.

Fig03: Calculando a corrente na resistência de  10 Ohms devido só ao gerador G2    ( Inicio )

Na figura3, a corrente pode ser calculada por  I2=20V/10 Ohms =2A.
 Tendo os valores parciais devido a G1 e G2 para determinar a corrente devido aos dois  simultaneamente deveremos somar algebricamente ( levando em conta a orientação) as duas correntes, para isso devemos considerar sinal para o sentido da corrente. Por exemplo se de A para B a corrente é positiva, no sentido contrario é negativa, logo I1 é positiva e I2 é negativa, portanto a corrente  no resistor de 10 Ohms valerá:

I =  I1 + I2 = 5A +(-2A) = 3A , de A para B.

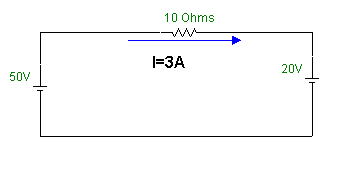

Fig04: Calculando a corrente na resistência de  10 Ohms devido só ao gerador G1 e G2     ( Inicio )

2. Exercício Proposto

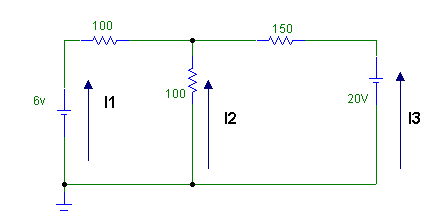

 Determinar a corrente I2 por superposição

Clique aqui para ver a resposta

3. Experiência16 - Teorema da Superposição de Efeitos ( EWB5 e MultiSIM2001)

1) Abra  o arquivo ExpCC16 e identifique o circuito da figura5. Calcule a corrente I3 por superposição. Indique o resultado de cada corrente parcial na tabela I, indicando também o sentido ( de A para B  ou de B para A ).

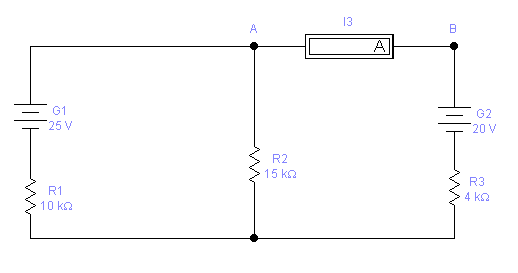

Fig05: Circuito para experiência 17 - item 1                                                             ( Inicio )

Tabela I



Valores calculados

I3( devido a G1 )        de                para
I3( devido a G2 )

de                para

I3(G1+G2)

2)  Ative o circuito,  medindo a corrente I3. Anote na tabela II o valor medido.
3) Abra o arquivo Exp016b e identifique o circuito da figura6. Ative o circuito e meça a corrente  parcial I3(G1). anote na tabela II o seu valor.

 Fig06: Circuito para experiência 17 - item 3                                                     ( Inicio )


4) Abra o arquivo Exp016c e identifique o circuito da figura7. Ative o circuito e meça a corrente  parcial I3(G2). anote na tabela II o seu valor.

 Fig07: Circuito para experiência 17 - item 4                                                           ( Inicio )

Tabela II

Valores Medidos

I3(G1)   de        para
I3(G2)                    de        para
I3(G1+G2)   de        para
I3(medido)   de        para

Conclusões :
  ( Inicio )
