Analise  de  Circuitos em Corrente Continua
Aula04:
2ª Lei de OHM - Variação da Resistência com a Temperatura

Bibliografia:
Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica
Analise e Simulação de Circuitos no Computador - MultSIM2001 - Rômulo O. Albuquerque - Editora Érica

2ª lei de OHM   Exercícios Resolvidos

1. 2ª Lei de OHM

       A resistência de um condutor depende de suas dimensões ( área da secção  e comprimento )  e  do material de que é feito.  Dado um condutor de área de secção transversal constante S,  homogêneo ( mesmo material em todos os pontos ) e de comprimento L.

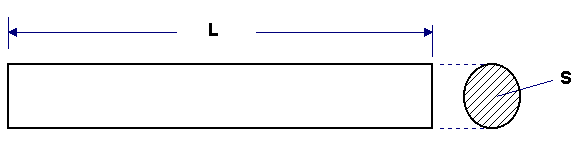

Fig01:  Condutor de comprimento L e área de secção transversal S

A resistência R do condutor é calculada por :

onde  r é uma constante característica do material  chamada de resistividade
ou resistência especifica  e cuja unidade é o


A seguir uma tabela com alguns materiais condutores  e a resistividade. ( inicio )

Material

r (W.m)

r (W.mm2/m)

Alumínio 2,8x10-8 2,8x10-2
Cobre 1,7x10-8 1,7x10-2
Prata 1,6x10-8 1,6x10-2

2. Exercícios Resolvidos

1) Um condutor de alumínio tem 300m de comprimento e 2mm de diâmetro. Calcule a sua resistência elétrica.

R:  São dados   L=300m , D=2mm portanto o raio R=1mm e a área da secção poderá ser calculada

S=p.R2 =3,14.(1mm)2 =3,14mm2 =3,14.10-6m2


Podemos resolver esse exercício de duas formas:
a) Considerando a resistividade expressa em
(W.m). Nesse caso o comprimento deve estar expresso em m, e a área da secção em m2 , portanto entrando na expressão que dá a resistência resulta:




b) Considerando a resistividade expressa em (W.mm2/m). Nesse caso o comprimento deve estar expresso em m, e a área da secção em mm2 , portanto entrando na expressão que dá a resistência resulta:


o mesmo valor portanto do item a !!!
Atenção para não misturar as unidades !!!!

2) Um fio de cobre tem 2mm de diâmetro. Aplicando-se uma tensão de 10V resulta uma corrente de 1A.Qual o comprimento do fio ?
R: Observe que neste problema são dados: diâmetro portanto podemos calcular a área da secção ( S ), tensão(U e corrente (I) no condutor portanto podemos calculara a sua resistência (R), e  da tabela obtemos o valor da resistividade (r ).

S=p.R2 =3,14.(1mm)2 =3,14mm2 =3,14.10-6m2

R=10V/1A = 10 Ohms
Da tabela : r =1,7x10-8 W.m= 1,7x10-2  W.mm2/m

3. Variação da Resistência com a Temperatura

A resistência varia com a temperatura pois a resistividade varia com a temperatura.No caso dos metais, quando a temperatura varia de qi para qf a resistência do metal aumentará de R1 para R2 de acordo com a expressão:


Rf é a resistência do condutor na temperatura qf  ( final )
Ri
é a resistência do condutor na temperatura qi  ( inicial )
Dq =qf  - qi  é a variação da temperatura
a é uma constante chamada de coeficiente de temperatura
Para os metais o coeficiente de temperatura vale aproximadamente 0,004C-1 sendo positivo, isto é, se a temperatura aumentar a resistência aumenta. Existem materiais que tem o coeficiente de temperatura negativo, e portanto se a temperatura aumentar a resistência diminui, é ocaso dos semicondutores.

4. Termistores


São componentes usados como sensores de temperatura,  possuindo um grande valor de coeficiente de temperatura, isso significa que, se a temperatura variar mesmo de alguns graus a resistência sofrerá uma grande variação. Podem ter o coeficiente de temperatura positivo, nesse caso são chamados de PTC ( Positive Coefficent Temperature ) ou coeficiente de temperatura negativo, sendo chamados de NTC( Negative Coefficient Temperature ).

Fig02: Foto de um termistor ( a ) - Curvas de variação da resistência com temperatura para NTC e PTC

5. Testes

Assinale verdadeiro  ( V ) ou Falso ( F ) para cada afirmativa

1) Se  o comprimento de um fio dobrar a sua resistência  dobra de valor ( V )     ( F )

2) Se  o diâmetro de um fio  dobrar a sua resistência  cai pela metade  ( V )     ( F ).

3) Um NTC é um componente cuja resistência aumenta se a temperatura aumentar ( V )     ( F ).

4) Quando uma lâmpada acende a   resistência do seu filamento diminui de 10 vezes. ( V )     ( F ).

5) Dois condutores , um de cobre e outro de alumínio, tem as mesmas dimensões. O condutor de cobre terá resistência  maior do que o de alumínio ( V )     ( F ).
