Aula06: Associação
de Resistores - Associação Paralelo
Bibliografia:
Analise de Circuitos em
Corrente Continua - Rômulo O. Albuquerque - Editora Érica
Analise e Simulação de Circuitos no
Computador - MultSIM2001 - Rômulo O. Albuquerque - Editora Érica
1.Associação Paralelo de Resistores
Resistores estão ligados em paralelo quando a tensão
aplicada em um for a mesma aplicada nos outros, isto é ,
U1=U2=U3=UT.
Por outro lado a corrente total que entra na associação será
dividida pelos resistores da associação, isto é, IT=I1+I2+I3.

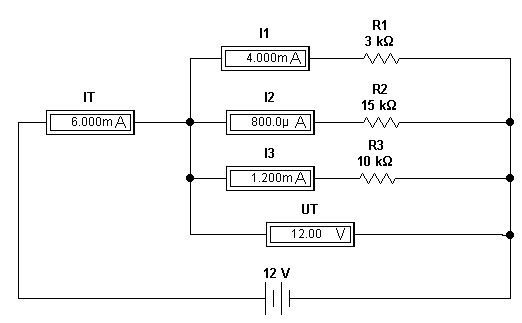

A figura1
mostra um exemplo de ligação paralelo e o resistor equivalente (RE).
No caso de
uma associação paralelo o resistor equivalente é calculado por:
1/RE = 1/R1 +1/R2 +1/R3
ou em termos de
condutância ( G = 1/R)
GE = G1 + G2 +G3
|
| Fig01: Associação paralelo de resistores |

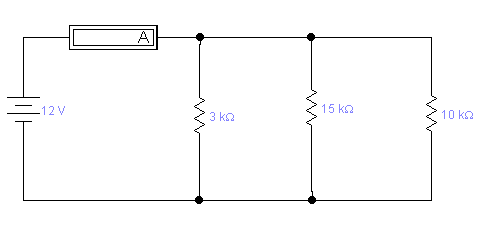

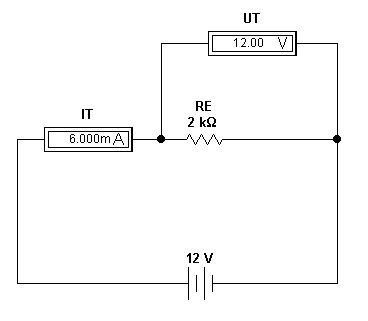

A seguir na figura2 o resistor equivalente, cujo valor deve ser calculado
por:
1/RE = 1/10K + 1/15K + 1/3K o que resulta em um valor de RE =2K
|
|
| Fig02: Resistor equivalente da associação paralelo da figura1 |
Dica !!!
No caso de dois resistores em paralelo a expressão genérica acima pode ser reduzida
a:
|
|
|

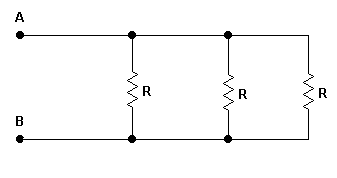

Para n resistores iguais associados em paralelo o
equivalente é calculado por:
|
|
 |
| Fig04: Resistores iguais em paralelo |
2. Aplicação de Circuito Paralelo : Instalação Elétrica
É uma aplicação de associação paralelo, só que ao invés
de resistores temos lâmpadas ligadas em paralelo. A figura5 mostra como ligar lâmpadas em paralelo considerando o
interruptor.
| Fig05: Associação paralelo de lâmpadas em uma instalação elétrica - uma lâmpada ligada |
A figura6 mostra as duas lâmpadas ligadas.Observe que a corrente no
fusível é a soma das correntes nas
duas lâmpadas
| Fig06:Associação paralelo de lâmpadas em uma instalação elétrica - duas lâmpadas ligadas |
Observe que ao ligar mais lâmpadas a corrente no fusível aumenta.
3. Experiência04- Associação Paralelo de Resistores ( EWB5.12 e MultiSIM2001)

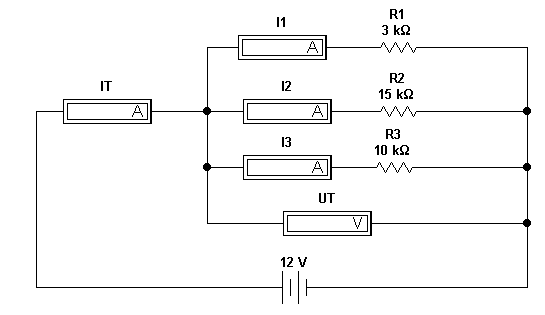

3.1. Abra o arquivo ExpCC04 e identifique o circuito da figura7. Calcule
todas as correntes do circuito ( IT,I1,I2,I3) e a resistência equivalente.
Anote
na tabela I
3.2. Ative o circuito e meça todas as correntes. Anote os valores na tabela
I. Calcule a resistência equivalente por RE = 12V/IT onde IT é o valor
medido da corrente total.
Obs: Considerar os amperímetros ideais ( resistência interna nula
)
 |
| Fig07: Circuito para experiência04 - Itens |
Tabela I
| Valores Calculados | Valores Medidos | |||||||||
| IT | I1 | I2 | I3 | RE | IT | I1 | I2 | I3 | RE=12/IT | RE(Ohmímetro) |
3.3. Abra a experiência ExpCC04b. Ative-o.Meça a resistência do circuito com o Ohmímetro e anote na tabela I o valor como RE(Ohmímetro).
4. Conclusões:
5. Exercícios Propostos

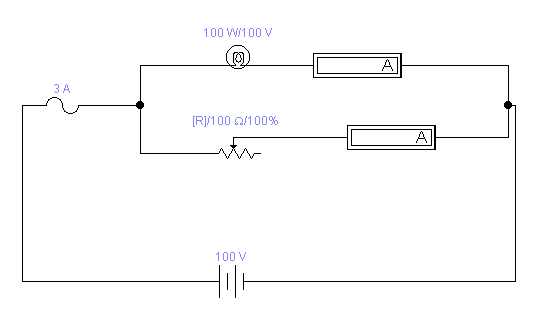

1) No circuito a lâmpada tem as especificações 100V/100W.
Se o fusível
é para 3A, qual o valor mínimo que pode ter RV para não queimar o fusível
?
2) A resistência equivalente entre A e B é :
 |
a) 1K
b) 2K c) 3K d) 6K |
3) A corrente indicada pelo amperímetro vale:
 |
