Curso Rápido Microcap6-Aula 01



MICROCAP

MicroCap 6 é um simulador  de circuitos  baseado  no Spice. O objetivo deste curso não é esgotar o assunto  sobre este simulador, mas antes  dar uma idéia  geral sobre o mesmo permitindo a sua utilização em aplicações básicas. É desejável  que  o leitor tenha  conhecimentos do SPICE , mas não é condição obrigatória. Maiores detalhes  o leitor  pode encontrar no Help que tem inclusive  exemplos  de Tutoriais . Este  programa pode ser encontrado gratuitamente no endereço.  www.spectrum-soft.com
Após ter instalado o programa, para acessar o mesmo clique no ícone
A tela de apresentação terá o aspecto a seguir:

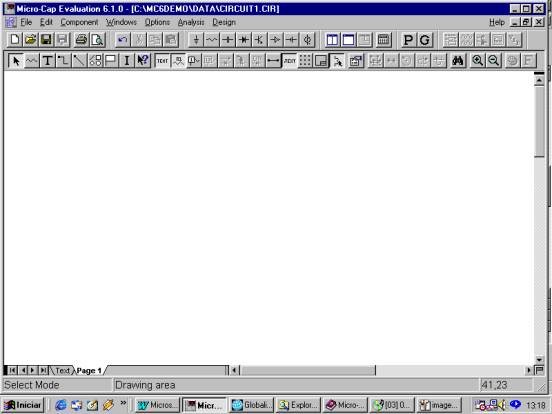

  Fig01 :  Tela inicial  do MicroCap

Você pode observar que alguns dos ícones  que existem nesta tela são conhecidos de outros programas  . Por exemplo, temos a Barra de Título, Fig02, na qual aparece o caminho para encontrar o arquivo atual que você está trabalhando ( no caso  Circuit1.cir )

Fig02:  Barra de título

Temos o Menu Principal ( vamos chamar assim ), o qual pode  se desdobrar em outros submenus, Fig03.

Fig03:  Menu Principal

Por exemplo selecionando Component se abrirá  um submenu e dentre  os itens que aparecerão alguns poderão gerar outros submenus e assim sucessivamente.

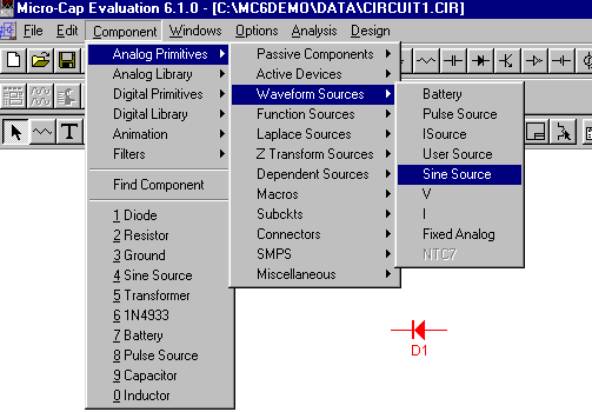

Fig04: Menu principal  com o item Component selecionado gerando outros submenus.

A seguir temos o Menu de Comando, sendo que algumas das tarefas executadas por esse menu , também podem ser executadas  pelo menu principal ( por exemplo Salvar, por componentes na área de trabalho, etc ), Fig05.

Fig05: Menu de Comando

Para  simplificar , mostremos como construir um circuito e como fazer a  simulação.
