Conceitos Básicos


Atenção!!! Leia com atenção o texto, use os links para completar o texto, voltando sempre em seguida  para o texto original. Caso necessário leia mais de uma vez a aula01. Boa aula

          Eletricidade  é uma forma de energia muito útil e versátil pois pode ser  gerada em um lugar e usada em outro. A energia  elétrica que está fazendo o seu computador funcionar agora foi gerada a centenas de kilometros  em uma hidrelétrica, mas poderia ter sido gerada a partir de uma bateria próxima ou de um painel solar colocado no telhado da sua casa.
O nome do dispositivo(Dínamo, alternador bateria, pilha, painel solar) que gera energia elétrica pode variar dependendo da forma de energia primaria que é convertida.
Não importa  o tipo de   gerador usado ( eletromecânico, eletroquímico ou fotoelétrico ), para que a energia chegue até  o ponto de uso é necessário que ela flua através de um material chamado condutor. O condutor permite que os elétrons  ( que tem carga elétrica ) se movimentem pelo seu interior  quando uma tensão ou diferença de potencial (DDP) é aplicada entre os seus terminais. A tensão é obtida através de geradores de tensão( pilhas, baterias, etc).  A esse movimento de cargas chamamos de  corrente elétrica .

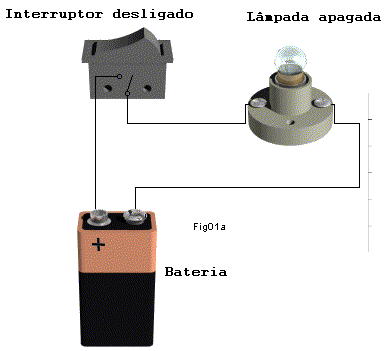

           Observe as duas figuras a seguir.  Nelas podemos identificar alguns elementos conhecidos por você. A Fig01a  mostra uma bateria,  uma lâmpada e um interruptor. A lâmpada está apagada.

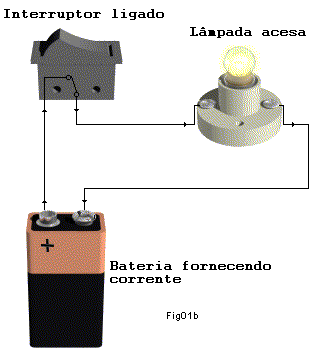

A Fig01b mostra a mesma bateria e a mesma lâmpada, agora acesa. Por que a lâmpada está apagada ? Por que a lâmpada está acesa ? Esta primeira aula responderá a todas  essas questões.                        ( Inicio )

Fig01: Exemplos de circuito elétrico - Fig01a  circuito desligado - Fig01b circuito ligado                   ( Inicio )

Se você  leu com atenção todo o  texto, usou todos os  links, agora já sabe a resposta às questões anteriores. Então resumindo tudo podemos  concluir:

A corrente elétrica, que é uma movimentação de cargas elétricas,   só pode existir se tivermos um circuito. Um circuito deve ter no minimo  uma bateria para fornecer enegia elétrica, e um receptor para consumir ( transformar ) essa energia elétrica . Para um circuito ser funcional, deveremos ter  no minimo:

Não passe em hipótese alguma para a aula02 sem ter aprendido todos  os itens da aula01, é fundamental para continuar. Se necessário leia tudo de novo, e a repetição dos atos que faz com aprendamos.
A seguir um teste geral para confirmar se você pode ir adiante.

Testes

1) Faça a associação entre os elementos usados em uma instalação hidráulica e os elementos de uma instalação elétrica.  Clique no numero da coluna "Eletricidade"  que for o análogo da coluna "Hidráulica" .              ( Inicio )

Hidráulica Eletricidade
canos de água  voltímetro  1   2   3
 2  turbina amperímetro  1 2  3 4  5 6
3 hidrômetro lâmpada  1 2 3 4 5 6
4 bomba hidráulica  bateria 1 2 3 4 5 6
5 manômetro  fios de cobre 1 2  3 4 5 6
6 litros/segundo amperes 1 2  3 4 5 6

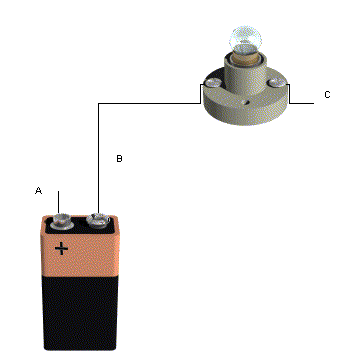

2) Para acender  a lâmpada deveremos ligar:

a) Ponto A ao ponto B usando um fio

b) Ponto A ao ponto C usando um fio

c) Ponto  B ao ponto C usando um fio

d) Todas estão erradas

3) Assinale  Falso ( F ) ou Verdadeiro ( V ) para cada afirmativa em relação ao circuito.

a) A lâmpada acenderá se a chave for fechada, e a corrente circulará de A para B entrando na lâmpada que acenderá. ( F )   ( V )
b) Se os pontos A e B forem ligados por um fio, com o interruptor aberto,  a lâmpada acenderá também  ( F )    ( V )
c)  Se os pontos A e B forem ligados por um fio, com o interruptor aberto,  a lâmpada  queimará . ( F )   ( V )


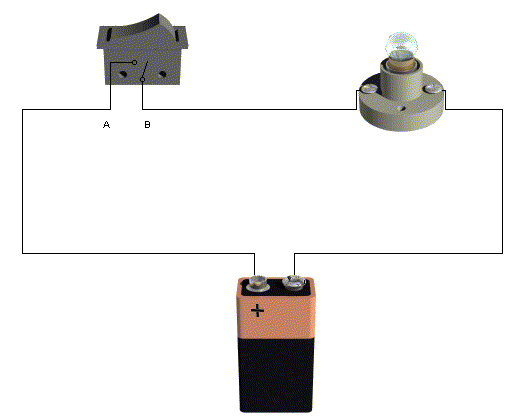

4) Com relação ao circuito para que a lâmpada  acenda será necessário que:

a) Os três interruptores sejam  ligados.
b) Que o interruptor 1 e o 2 sejam ligados.
c) Que o interruptor 1  seja ligados.
d) A lâmpada queimará se forem colocados 3 interruptores  como no circuito.

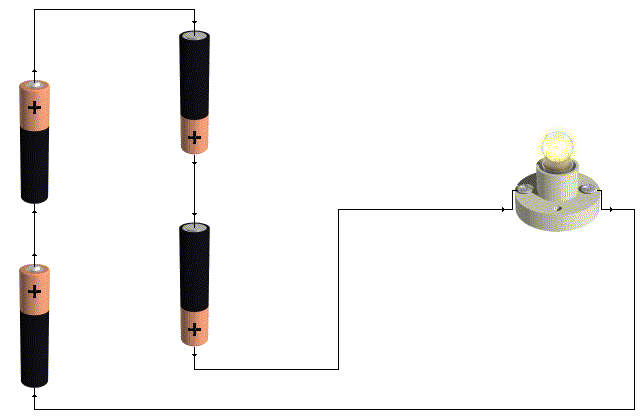

5) No circuito, considerando que cada pilha gera 1,5V, podemos afirmar que a lâmpada é alimentada por:

a) 0V      b ) 3V     b) 4V   c) 6V



6) Assinale qual a  afirmativa que é Falsa (F)ou Verdadeiro (V) para cada afirmação

a) A unidade de  intensidade  de corrente elétrica é o Ampére ( F ) ( V )

b) A unidade de tensão  é o Volt.( F ) ( V )

c) Um corpo positivo tem excesso de elétrons ( V ) ( F )

d) A unidade de carga elétrica é o Coulomb  ( F ) ( V )

7) Assinale a alternativa Verdadeira:

a)  Os elétrons tem carga negativa e os prótons tem carga positiva.

b) Os elétrons ficam  no núcleo junto com os prótons e os nêutrons giram ao redor do átomo

c) Os elétrons são repelidos pelos nêutrons

d) Para tornar um átomo negativo retiramos nêutrons do seu núcleo.
