Bibliografia:
Analise de Circuitos em Corrente Continua - Rômulo O. Albuquerque - Editora Érica
Analise e Simulação de Circuitos no Computador - MultSIM2001 - Rômulo O. Albuquerque - Editora Érica

Corrente Elétrica

      Uma corrente elétrica é um fluxo ordenado de cargas elétricas  em um condutor. O tipo de corrente mais comum é a corrente devido aos elétrons em um condutor metálico( cobre, alumínio, ferro, etc).  Para existir uma corrente elétrica é preciso que tenhamos um condutor ( no nosso caso metálico ) e uma tensão entre os terminais do condutor.  A seguir na figura01 mostramos uma pilha  com os terminais ligados a um condutor metálico.  Os elétrons em excesso no terminal negativo ( pólo negativo)  são "empurrados" para o circuito através do condutor metálico indo para o terminal com falta de elétrons( pólo positivo).

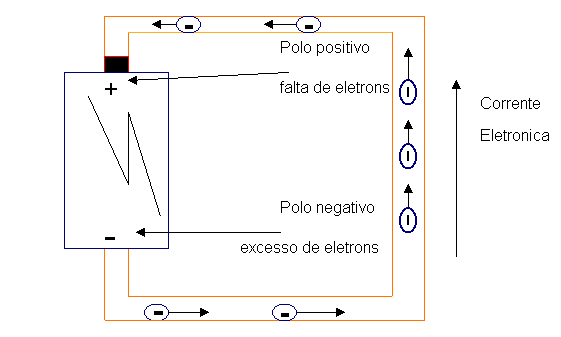

Fig01:  Circuito elétrico

Corrente Convencional

         Muito antes de se descobrir  o elétron, próton e nêutrons,  já se conhecia a corrente elétrica e seus efeitos, mas achava-se que a mesma era devido a um "fluido positivo ".  Após a descoberta do elétron, como uma forma de homenagem  aos antigos,  manteve-se o sentido da corrente como se ela  fosse devido ao movimento cargas positivas. Como sabemos que as cargas que se movimentam são realmente elétrons,  chamou-se a esse sentido de convencional, e a corrente correspondente de corrente convencional.  A maioria dos livros em todo o mundo adota como sentido de orientação da corrente o sentido convencional.

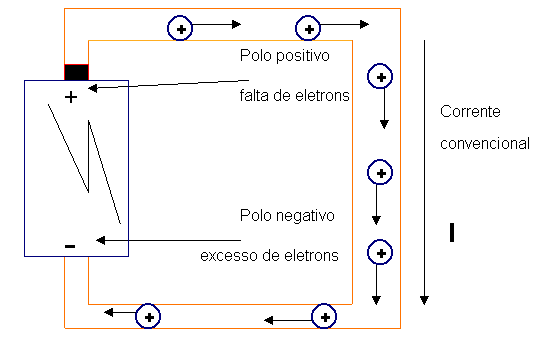

Fig02:  Circuito elétrico com indicação da corrente convencional

 Usando a Energia Elétrica

        Na  figura01,  não usamos de forma adequada a energia elétrica gerada dentro da pilha. Para aproveitarmos de forma útil a energia elétrica deveremos  ligar no gerador algum dispositivo que efetue a conversão de energia elétrica em outro tipo de energia  que nos seja útil.  Por exemplo podemos conectar  o nosso gerador em uma lâmpada, desta forma converteremos energia  elétrica em luz, figura03. Poderemos ligar o nosso gerador em um motor elétrico, obtendo desta forma energia mecânica, figura04  .

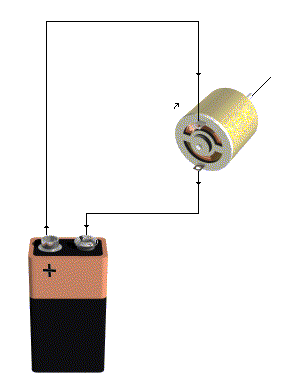

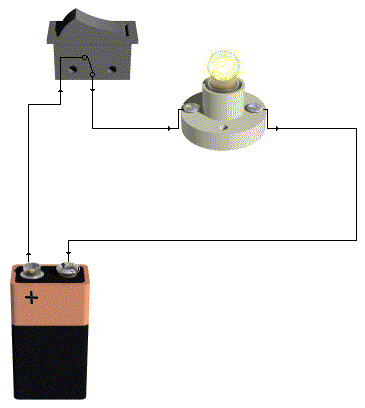

Fig03:  Conversão de energia elétrica em luz - Lâmpada	Fig04:Conversão de energia elétrica em energia mecânica - Motor elétrico

      Acionando o interruptor possibilitamos que a corrente possa percorrer o circuito, e desta forma ao passar pela lâmpada aqueça o filamento ( Efeito Joule ) de tal forma a torna-lo incandescente e gerar luz ( não é a forma mais eficiente de gerar luz, pois de toda a energia elétrica fornecida somente uma pequena fração é convertida em luz, a  maior parte é calor!!).
No caso do motor a a corrente provocará o aparecimento de um campo magnético que criará forças que provocarão o movimento do motor.

Intensidade de Corrente Elétrica ( I ) - Ampére

A intensidade (I) de uma corrente elétrica  é especificada em Amperes (A).
Um corrente de intensidade 1A significa que  durante 1s uma secção do condutor é atravessada por uma quantidade de carga de 1C, ou 6,25x10¹⁸ elétrons, isto é:

1A = 1C/s = 6,25x10¹⁸ elétrons/s

Genericamente  :   I =DQ/Dt
DQ é a quantidade de cargas ( em C ) que atravessa uma  área de secção transversal    no intervalo de tempo
Dt ( em s)  e
I  é a intensidade média da corrente no condutor em Ampéres(A)

 ou  DQ = I.Dt

A seguir  os  Submúltiplos e Múltiplos do Ampére.

Para medir a intensidade de uma corrente usamos um instrumento chamado de Amperímetro .

A intensidade de uma corrente é especificada em Amperes.                                                                                                                                             O instrumento  usado para medir uma corrente se chama Amperimetro.                                                                                                   Para medir uma corrente devemos abrir o circuito, e em seguida  ligar o amperimetro entre os pontos de abertura.

Exercícios Resolvidos:
1) A secção transversal de um fio foi atravessada por 5C de carga em 20s. Qual a intensidade da corrente ?
R: DQ=5C       Dt =20s   logo     I = 5C/20s =0,25C/s = 0,25A = 250mA

2) Se a intensidade de uma corrente é de 500mA. Qual a quantidade de carga em C, que atravessará uma secção do fio em 1min.?
R: I =500mA = 0,5A =0,5C/s   D t=1min =60s logo   como  D Q = I.Dt =0,5C/s.60s=30C

Testes

 Assinale  falso ( F ) ou verdadeiro ( V ) para cada  alternativa .

a) A  corrente convencional sai  do pólo positivo percorre o circuito e volta para o gerador pelo pólo negativo
b) Se uma corrente tem intensidade de 2A significa que pelo condutor passam 2C de carga a cada  segundo.
c) Para medir uma corrente usamos um instrumento chamado de  amperímetro , que deve ser ligado em serie  com o circuito abrindo o circuito.
d) Se  durante 2s uma secção de um fio foi atravessada por 10C de carga, então a intensidade da corrente vale 5A ou é de de 5C/s
