Amperímetro

Para medir a intensidade de uma corrente usamos um instrumento chamado de Amperímetro  o qual deve ser ligado em série com o circuito.Desta forma para não interferir na medida o instrumento deve ter resistência interna muito pequena.

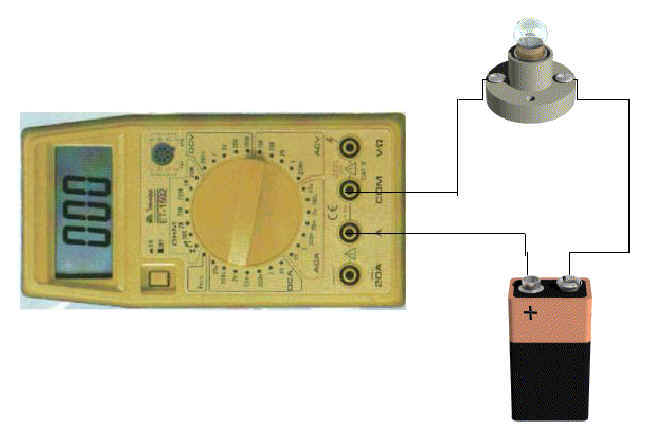

Fig01: Medindo corrente com um  amperímetro digital  ( Voltar para corrente elétrica - Exercícios  )

As mesmas medidas feitas acima pedem ser feitas usando um instrumento analógico ( de ponteiro).

Voltímetro ( Voltar )

Voltímetro

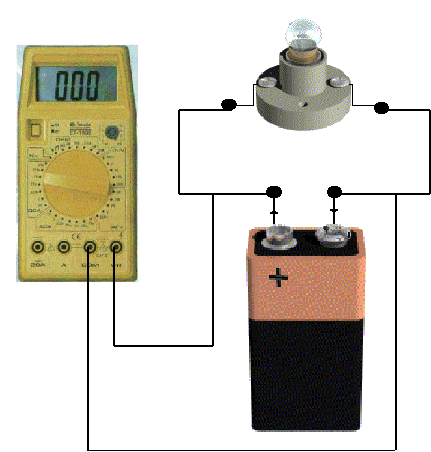

Para medir a diferença de potencial ( tensão elétrica ) entre dois pontos de um circuito  usamos um instrumento chamado de Voltímetro o qual deve ser ligado em paralelo com os pontos de medida circuito.Desta forma para não interferir na medida o instrumento deve ter resistência interna muito alta.

As mesmas medidas feitas acima pedem ser feitas usando um instrumento analógico ( de ponteiro).

Multímetro Analógico   -  Voltar Pagina Inicial   -  Voltar para Aula19

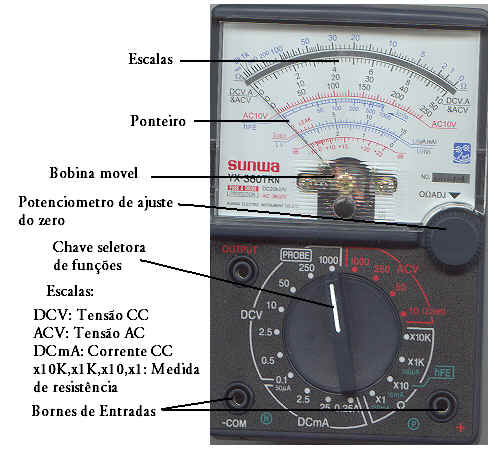

A seguir   o aspecto externo de um multímetro analógico típico

Multímetro Digital  - Voltar Pagina Inicial   -  Voltar para Aula19

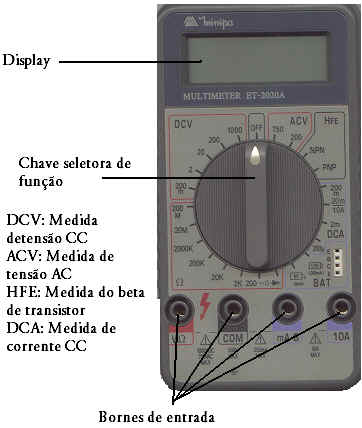

A seguir   o aspecto externo de um multímetro digital típico
