EWB5.12 Curso Introdutório - Introdução - Aula01

Quando você  abre o programa a tela inicial que se apresenta  com um arquivo novo de nome   Untitled ( sem titulo ) é a  da figura 1.1.



Figura1.1: Tela inicial



Para compreender essa aula você deve ter conhecimento de eletricidade básica

Para começar a desenhar um circuito é  importante que você já tenha um rascunho desse circuito. Por exemplo, para  começar , consideremos um circuito  bem simples : circuito  série  em CC com dois resistores, R1= 3K e R2=2K.Siga os passos:

1 . Clique  na caixa de componentes que contém resistores  (  Basic)   Þ
A caixa se abrirá mostrando todos os componentes que existem nela
 2. Em seguida arraste  dois resistores para a área de trabalho, Figura1.1
3. Abra a caixa de componentes que contem a fonte e o terra Þ
A caixa se abrirá mostrando todos os componentes que existem nela

 4.Arraste uma fonte CC e o terra, como na Figura1.1.

Para retirar/inserir a grade clique com o botão direito na área de trabalhoÞ Schematic Options >Grid > Show Grid

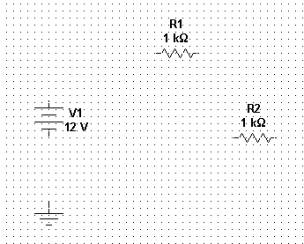

Figura1.2: Posicionamento inicial  dos componentes

5.   Após ter posicionado os componente, daremos valores para os mesmos. O valor default (valores  pré configurados),  no caso de fonte CC e  resistor  são os que estão indicados na Figura1.2:
12V para a fonte e 1K para os resistores e  podem ser mudados dando duplo  clique  no símbolo de cada componente.
Por exemplo clicando  nas resistências  aparecerá a  janela da Figura1.3

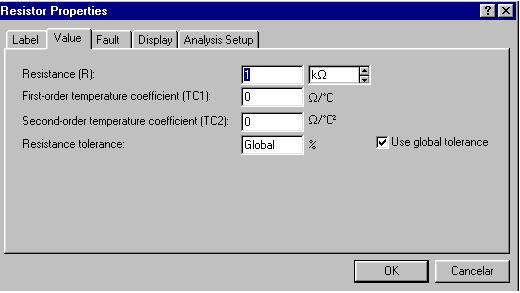

Figura1.3: Caixa de diálogo   Propriedade do Resistor

6. Mude o valor de R1 de 1K para  3K. Faça o mesmo com  R2 mudando para 2K. Dê OK em cada caso.

7.    No caso da bateria , a caixa de diálogo  é parecida com a da Figura1.3.Mude o seu valor para 10V.

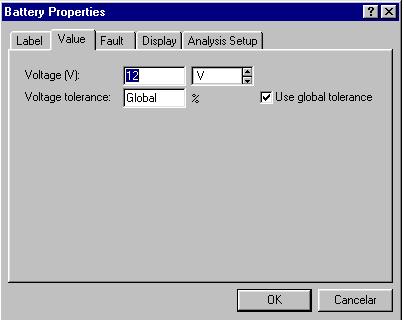

Figura1.4: caixa de diálogos , Propriedade da Bateria

8. O passo seguinte  é girar os componentes. Para girar um componente , primeiramente você deve seleciona-lo, e para isso clique no mesmo. Ele ficará vermelho, em seguida use um dos ícones  a seguir para  girar.





Rotaciona o componente no sentido anti horário

Gira o componente ao redor do eixo vertical ( flip horizontal)

Gira o componente ao redor do eixo horizontal ( flip vertical)

Após o passo 8 o seu circuito  deverá ficar como na Figura1.5,
Obs: você pode usar as teclas de atalho  Ctrl + R para girar.

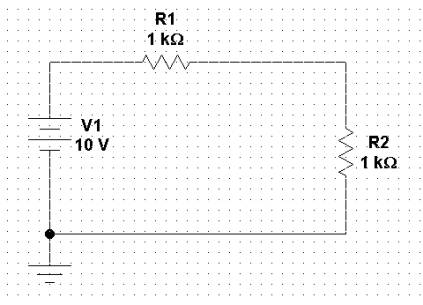

Figura1.5:  Circuito da Figura1.2 após girar  R2

Obs: Para inserir ou retirar a grade, clique com o botão direito na área de trabalho. Aparecerá  a caixa da figura1.6a ,   selecione  Schematic Option , se abrirá uma nova caixa de diálogos, figura1.6b. Selecione a aba( guia), em seguida habilite ou não a grade(  grid).

Figura1.6:Como inserir/retirar a grade.

9. O próximo passo  é conectar os componentes.Para isso aponte o cursor para  a extremidade de um dos componentes , nesta aparecerá um ponto. Arraste o ponteiro até a extremidade do outro  componente, quando aparecer um ponto, solte  que a conexão será feita.



( a ) ( b )
( c ) ( d )
Figura1.7: Seqüência  mostrando  como conectar dois componentes

10. Repita   o procedimento de 9 para os outros componentes, o circuito final será  o indicado na figura1.8

Figura1.8: Circuito completo
