EWB5.12 - Curso Introdutório - Efetuando uma Simulação DC - Aula02

Após termos construído o circuito,  o passo seguinte   é a simulação do circuito . Nesta simulação iremos medir as tensões e a corrente no circuito. Para isso deveremos  inserir  os instrumentos (1 amperímetro e 2 voltímetros ).Existem dois tipos de  instrumentos  de medida de corrente e tensão: O Multímetro , que contem  amperímetro, voltímetro, ohmímetro e decibelimetro  e  os amperímetros  e voltímetros avulsos.

  Para inserir o Multímetro :

Clique no ícone para acessar os principais instrumentos Þ



Aparecerá  caixa de instrumentos   Þ





Arraste o multímetro para a área de trabalho  Þ

Conecte (a conexão é feita como já explicado ) o multímetro como  voltímetro para medir a tensão da bateria .

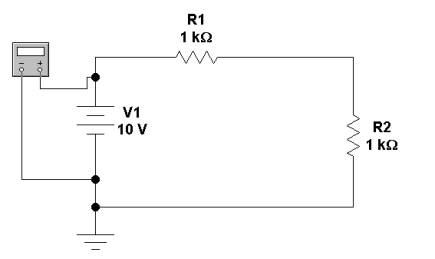

Figura1.9: Ligando o multímetro como voltímetro

Dando duplo clique  no ícone do multímetro  teremos acesso  ao  painel  do mesmo.

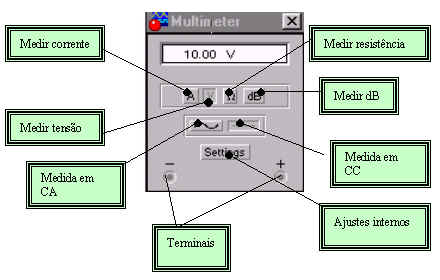

Figura1.10: Multímetro configurado como voltímetro para medir tensão continua (CC)



Ligue o botão de simulação a direita e acima   Þ



Como só existe um multímetro ,somente uma medida de tensão será possível de se efetuar, por isso existem os voltímetros avulsos.

  Para acessar o voltímetro e amperímetro avulso clique em :

Caixa de componentes indicadores   Þ

Nesta caixa  além de encontrarmos amperímetro e voltímetro existem outros elementos indicadores como, lâmpada , displays, display de barra ( Bargraph), e outros



Conteúdo da caixa indicadores        Þ



Amperímetro avulso:    + -
Voltímetro avulso:

+

-

Arraste um amperímetro e dois voltímetros para a área de trabalho e conecte-os como na Fig1.11.

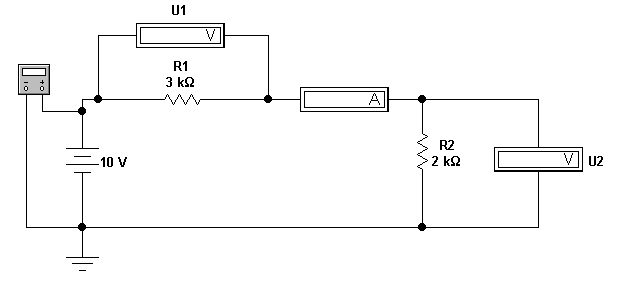

Fig1.11: Inserindo amperímetro e voltímetro avulsos.

Dando duplo clique  no voltímetro acessaremos a caixa de dialogo Propriedade do Voltímetro , onde poderemos  escolher AC ou DC e  modificar a resistência interna do mesmo. Mude a resistência para 1000000M.

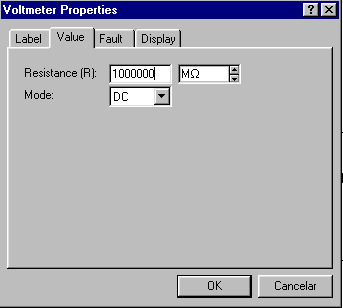

Fig1.12: Caixa de dialogo Propriedade do Voltímetro

A seguir é só clicar no botão de simulação , direita/ acima. Obteremos os valores a seguir:

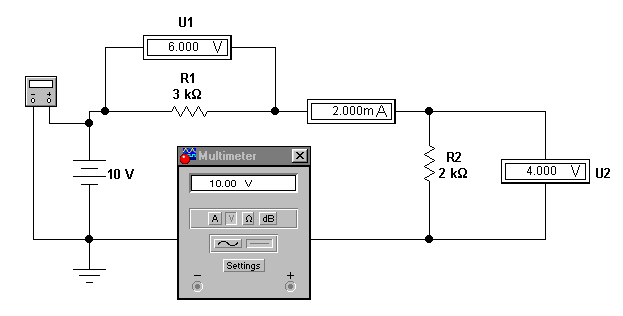

Fig1.13: Circuito com resultado das simulações
